Padlófűtés fektetése, kivitelezése

Hogyan fektessük szakszerűen az elektromos fűtőszőnyeget?

A következő leírás alapjaiban az EVP LTDS elektromos fűtőszőnyeg használati utasítása alapján készült, de gyakorlatilag minden gyár hasonló termékeire igaz.

Fektetési alapok

A fűtőszőnyegeket csak az épület szerkezetének részeként szabad üzemeltetni. A fűtővezetéknek az üvegszövethez történő rögzítését ragasztással csak ideiglenesrögzítésnek tekintik, a fűtőszőnyeg nedves építési folyamatokban történőbeszereléshez használatos (beton, ragasztó és "önszintező" cement alapútömítőanyagok, amelyek megfelelnek a hő rugalmasság követelményeinek - azalkalmazásnak a gyártó utasításait kell követnie). Működés közben tökéletesen érintkeznie kell ezekkel az anyagokkal légrések nélkül.

• A szőnyeget csak a lerakási rajz szerint lehet módosítani, semmiképpen sem szabadlerövidíteni. Kizárólag csak a hideg csatlakozási végeket lehet rövidíteni, vagy haszükséges toldani. A hideg végét és a fűtőkört összekötő gyári csatlakozást nemszabad úgy telepíteni, hogy abban törés keletkezzen. A fűtőszőnyeg fűtőkábelei nem érintkezhetnek vagy nem kereszteződhetnek, a fűtővezetékek közötti távolság min. 30 mm.

• A fűtőszőnyeget árammal kell ellátni, olyan maradék-áram megszakítóval, amelynek névleges működési árama IDn ≤ 30 mA. Azt javasoljuk, hogy valamennyi fűtőkör különálló megszakítóval legyen felszerve.

• A fűtőszőnyeg + 10 ° C és + 35 ° C közötti hőmérsékleten tárolható, + 5 ° C és +30 ° C közötti hőmérsékleten felszerelhető, és működés közben nem szabad kitenni 70 ° C-nál magasabb hőmérsékletnek.

• A szőnyegek kicsomagolása, kezelése és beszerelése során ügyeljen arra, hogyelkerülje a szőnyeg mechanikai károsodását - ellenőrizze a fűtővezetéket, mielőtt a burkolattal ellátja.

• A fűtőszőnyeget nem szabad szabálytalan felületekre telepíteni.
• Ha 20 m2-nél nagyobb területeken, vagy 7 m-nél nagyobb átlóval fektet, figyelembe kell venni az alapanyagok tágulását. A fűtőszőnyeg nem haladhat át atágulási hézagokon. A nem melegítő csatlakozókábeleket lazán kell behelyezni a védőcsőbe a tágulási csatlakozóknál. Az összes telepítés - hidegvég, termosztát-szonda - átmenetet a falról a padlóra a szerelési csövekben kell végrehajtani, és lehetővé kell tenni a padló és a fal kölcsönös mozgását.

• A lábazat és a burkolólapok közötti kerülethosszabbításhoz használjon expanziós profilt, vagy töltse fel az illesztést szilikon tömítéssel. A szőnyegnek legalább 50mm-re kell lennie a faltól.

• A szőnyeget nem szabad olyan berendezés alá helyezni, mint kád, zuhany, WC,stb., Valamint olyan bútorok alá, amelyek nem teszik lehetővé a szabad levegőáramlást. A fűtőegység és a szoba közötti maximális hőellenállás R = 0,18m2K / W lehet.

• A felszerelést olyan kötéssel kell megoldani, amely lehetővé teszi a szőnyeg vagy a szőnyegek leválasztását mindkét póluson, legalább 3,5 mm távolságra  a leválasztott érintkezőktől. A leválasztást hozzáférhető dugóval vagy kapcsolóval lehet biztosítani, amely a vezetékbe van beépítve a telepítési előírások szerint.

• A sorozatszámot és a gyártás dátumát a fűtőszőnyeg hideg végén található címkén tüntetik fel. A szőnyeg csomagolásán található címke mutatja a szőnyeg típusát, méreteit és területét, valamint a szőnyeg teljes teljesítményét, valamint teljesítményét 1 m2-en, a tápfeszültséget és az elektromos ellenállást.

• A felszerelés előtt és után meg kell mérni a fűtőkör ellenállását. A mért értékeknek egyezniük kell. Jegyezzük fel a mért értékeket a mérési jegyzőkönyvbe.

• A fűtőszőnyeg behelyezése előtt és után meg kell mérni a hővezető és az árnyékolás közötti szigetelési ellenállást - a mért érték nem lehet alacsonyabb, mint 0,5MΩ. Jegyezzük fel a mért értékeket a mérési jegyzőkönyvbe.

• A fűtőszőnyeg kicsomagolása előtt ellenőrizze a címke adatait, hogy azok megfelelnek-e az Ön által kívánt terméknek.

• Az esetleges eltérésekről azonnal értesítse a a szállítót, és állítsa le az összes munkát.

• A fűtőszőnyeg elhelyezését a mérési jegyzőkönyvön fel kell tüntetni a tápkábel és a fűtési rész csatlakozóinak jelölésével, az épület falaitól pontosan méretezve. A szőnyeg sorozatszámát és a gyártás dátumát a jegyzőkönyvre kell írni a szőnyeg hideg végén található címkéből, ha lehetséges a cimkét helyezze el a csatlakozódobozban.

• A fűtőszönyeget telepítő vállalkozónak tájékoztatnia kell a többi építési vállalkozót a fűtőegység padlón való elhelyezkedéséről és az ebből eredő kockázatokról.

• A fűtési rendszer kapcsolótábláján mindig tárolni kell a fűtési rendszerrel kapcsolatos információkat tartalmazó lapot, amelyet mindig át kell adni, amikor a tulajdonos vagy a bérlő megváltozik.

• A fűtőszőnyeget a fürdőszobába lehet felszerelni a 0. zóna alatt, feltéve, hogy a csatlakozó és a fűtővezeték vége ezen a zónán kívül van felszerelve.

• A fűtőszőnyegnek, amelynek egy része a 0. zóna alatt terjed ki, 10 mA kioldóáramú maradékáram-eszközzel (FI-relé)  kell csatlakozni.

• Ha nem használ elegendő hőszigetelő réteget a fűtési rendszer alatt, akkor lefelé jelentősebb hőveszteség áll fenn. Az ajánlott hőszigetelés 70-80 mm extrudált polisztirol és hasonló hőszigetelő anyagok. Olyan rekonstrukciók esetén, ahol a meglévő burkolólapon nincs hely a megfelelő hőszigetelés beépítéséhez, javasoljuk a 6 és 10 mm vastagságú XPS építőlemez beépítését, hogy felgyorsítsák a felület hőmérséklet-emelkedését és csökkentsék a hőveszteségeket.

• A kapcsolótáblán fel kell tüntetni egy címkét, amely jelzi, hogy elektromos padlófűtés van kialakítva, felhívva arra a figyelmet, hogy furatokat készíteni tilos! Valamint, a padló olyan tárgyakkal történő befedésének tilalmára, melyeknél a padló és az alsó felület között nincs legalább 4 cm távolság.

 Leírás és csatlakoztatás

• A fűtőszőnyeg fűtőkábelből áll, amely egy tartó üvegszálas térhálóval van rögzítve.
• A fűtőkábelek 230 V, 50 Hz rendszerhez csatlakoztathatóak. IP 67 védelem.
• Az LDTS szőnyegeket védő fonattal ellátott kábellel készítik. A kábel védő fonása biztosítja a fémrács vagy fémhüvely szabványainak követelményeit, és fokozott védelmet nyújt azokon a területeken, ahol erre szükség van (fürdőszobák, mosodák stb.). A védőfonat a PE vezetékhez vagy a védőcsatlakozáshoz van csatlakoztatva.

• Az LDTS szőnyegeknek kétoldalas alsó szalagjai vannak. Miután eltávolította a fedőpapírt a szalagoktól, a szőnyeg ragasztható az aljzatra.

• Rögzítse a fűtőkábel végét és csatlakozóját a szövethez a mellékelt kábelköteggel.

 Elektromos padlófűtés fő- vagy kiegészítő fűtési célra

2. a) Méretezése

• Ha a padló felületét rövid ideig, de gyorsan szeretnék felfűteni, javasoljuk, hogy helyezze a melegítőszőnyeget a padló felületéhez közel.

• Ha a helyiségfűtésről van szó, akkor a fűtési rendszer helyes megválasztásához tudnunk kell az épület hőveszteségének értékét. A beépített bemeneti teljesítménynek meg kell felelnie az épület kiszámított hőveszteségének 1,1-1,3-szorosának. Ha az így kiszámított teljesítményt nem lehet teljes egészében a padlófelületre telepíteni, akkor további fűtést (pl. közvetlen fűtési konvektorokat) kell használni. Az PHF az Atlatic típusó konvektorokat ajánlja erre a célra.
• Rövid távú fűtésre és fürdőszobákban az LDTS 160W / m2 fűtőszőnyeget ajánljuk. Az LDTS 80, 100 és 120W / m2 szőnyegeket hosszú távú lakott helyiségekben való felhasználásra javasoljuk.

1. b) Összeszerelés – kis mértékben hőtárolós megoldás esetén

TELEPÍTÉS BETONON (önterülő anyagok használatával)

• Először olvassa el az 1. pontot. Általános feltételek.
• A betonkeveréket tömöríteni kell úgy, hogy a réteg ne tartalmazzon légbuborékokat.

Biztosítani kell a tökéletes kapcsolatot a fűtővezetékkel. A kábel sérülésének elkerülése érdekében kézzel kell gondosan tömöríteni. Soha ne használjon merülő vibrátorokat.

• A betonkeveréknek úgynevezett lágyítókat kell tartalmaznia (pl. MAPEIDYNAMONSR vagy PLANICRETE).
• A betonozás során ügyelni kell arra, hogy a 60 percnél hosszabb szünet alatt a

betonozott felületek nem kapcsolódnak tökéletesen. Ezért hosszabb késleltetés esetén

ragasztóhidat kell kialakítani, pl. Áthatolással vagy más módon.

• Azokon a felületeket, amelyeken a fűtőszőnyeg telepíthető, hőszigeteléssel, például polisztirollal (habosított min. 25 kg / m3 vagy még jobb extrudált polisztirollal, 75 ° C hosszú távú hőállósággal) vagy ásványi padlólapokkal kell ellátni, legalább 70–80 mm vastagságban. Kissé tároló rendszer esetén a fűtőszőnyeg közvetlenül a hőszigetelésre helyezhető (LDTS 80, 100 és 120 W / m2 - habosított polisztirol, LDTS 160 W / m2 - extrudált polisztirol).

• Felszerelésekor ügyeljen arra, hogy ne sértse meg a kábel szigetelését.

 ELJÁRÁS

• Tisztítsa meg az aljzatot és távolítsa el az éles tárgyakat.
• Görgesse le a fűtőszőnyeget a kívánt fűtött felületnek megfelelően.
• Távolítsa el a védőréteget az öntapadó szalagoktól és ragassza a szőnyeget az aljzatra.
• Nedves területeken csatlakoztassa a kábel árnyékolását a helyiség védőcsatlakozásához.

• A hidegvéget és a fűtőkört összekötő gyári csatlakozást nem szabad kanyarba szerelni.
• Mérje meg a fűtőkör ellenállását és a szigetelési ellenállást és a szivárgási áramot, és írja be az értéket a mérési jegyzőkönyvre.

• Öntsön betonréteget a szőnyegre, és a betonozás befejezése után végezze el újra a méréseket, és írja le a mérési jegyzőkönyvre.

• Ne indítsa el a szőnyeget legalább 28 napig, a beton teljes megszilárdulásáig.
• A padló felületének további kiképzéséhez felhasznált anyagok tekintetében kövesse az egyes gyártók ajánlásait, hogy termikusan feszített padlókra szánják-e őket.

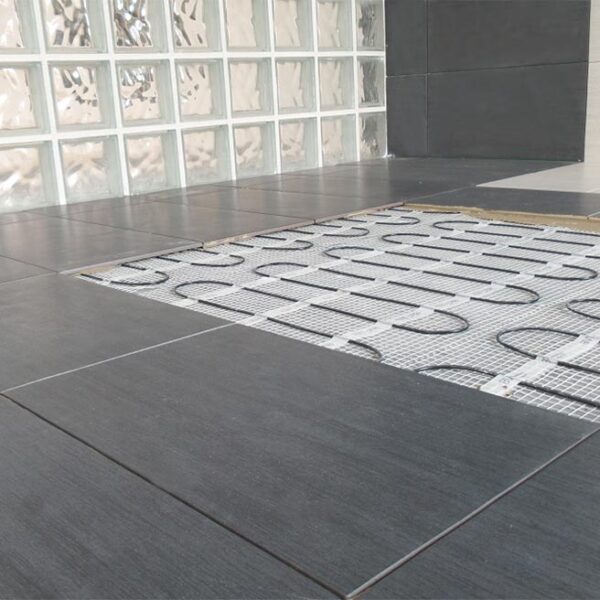

c) Közvetlen fűtési rendszerként való telepítés

• Először olvassa el az 1. pontot. Általános feltételek.
• Az egyes anyagok részletes felhasználását az ajánlott anyagokhoz mellékelt utasítások
tartalmazzák.

ELJÁRÁS
• Görgesse le a szőnyeget, és igazítsa azt a fűtött felület kívánt alakjához, jelölje meg a csatlakozás helyét a padlón és a fűtőszőnyegen. Tekerje fel a szőnyeget.
• Alakítson ki mélyedéseket az alapanyagban a fűtő és nem melegítő alkatrészek csatlakozóinak tárolására.
• Tisztítsa meg az aljzatot, távolítsa el az éles tárgyakat és alapozza le egy megfelelő pormegkötő anyaggal (pl: mélyalapozó).
• Gördítse le a fűtőszönyeget a kívánt felületnek megfelelően.
• Távolítsa el a védőréteget az öntapadó szalagoktól és ragassza a szőnyeget az aljzatra.
• Mérje meg a fűtőkör ellenállását és a szigetelési ellenállást, írja le az értékeket a mérési jegyzőkönyvre.
• Sima simítóval simítsa be a padló felületét rugalmas ragasztó csemperagasztóval (ügyeljen arra, hogy ne sértse meg a kábelt a simító éles szélével).
• A burkolólapok felszerelése előtt mérje meg újra a fűtőkört, és rögzítse mindkét mért értéket a mérési jegyzőkönyvre.
• Fektesse le a burkolólapokat.
• Ne indítsa el a melegítőszőnyegét, amíg a ragasztótömítés meg nem keményedik, a tömítőanyag gyártójának ajánlása szerint.

Közvetlen fűtési rendszer --- új épületek esetén

Közvetlen fűtési rendszer - rekonstrukció

1. d) Szabályozás

• A fűtőkábelekkel / szőnyegekkel fűtött helyiségek szabályozásához termosztátokat kell használni a padló fűtési részébe beépített padlószondával, (min. 30 cm a fűtőfelületben).

• Helyezze a termosztát padlószondáját a lehető legközelebb a padló felületéhez. A szondát a védőcsőbe kell elhelyezni.

• Közvetlen fűtési alkalmazások esetén a védőcsövet a fűtőkábel hurokjai közé kell helyezni a hurok közepére. A védőcső nem érintkezhet a fűtővezetékkel és nem keresztezheti azt!

• A telepítőcső fal és a padló közötti hajlítási sugarát úgy kell megtervezni, hogy a szonda szükség esetén cserélhető legyen! Ajánlott minimális hajlítási sugara 6 cm.

• A termosztátot ebben a módban kell beállítani: szoba + padló hőmérsékleti határ vagy padló.

• A megengedett padlóhőmérsékleti beállítás (kivéve, ha a használt burkolat műszaki adatlapja alacsonyabb értéket ad meg): 27 ° C - hosszú távú lakott helyiségek 35 ° C - rövid távon lakott helyiségek csempékkel

Ez a termék a szabályozott melegítők kategóriájába tartozik. Az (EU) 2015/1188 bizottsági rendelet szerint a szabályozott fűtőberendezések vezérlését egy külső elektronikus hőmérséklet-szabályozással kell biztosítani egy helyiségben, heti programmal, amely ezen kívül legalább az alábbi funkciók egyikét is tartalmazza:

- Szobahőmérséklet-szabályozás nyitott ablak érzékeléssel

-Távirányító

- Adaptív módon vezérelt kapcsolás

 Padlófűtések üzembe helyezése - mikor kezdődhet a felfűtés?

a) Új aljzatbeton készítése alkalmával

• Az elektromos padlófűtést csak akkor helyezzék üzembe, amikor a beton 4-6 hét múlva megfelelően megköt.
• Az első napon állítsa a padló hőmérsékletét szobahőmérsékletre (legfeljebb 18 ° C).
• A következő napokban emelje fel a padló hőmérsékletét fokozatosan, napi 2 ° Ckal, 28 ° C-ra.
• Három napig tartsa a padló hőmérsékletét 28 ° C-on.
• Ezután csökkentse a padló hőmérsékletét napi 5 ° C-kal, amíg el nem éri a kezdeti hőmérsékletet.
• Ezután a padló hőmérséklete a kívántra beállítható és a padló normál működésbe állítható.

 b) Önterülő aljzatban elhelyezett fűtőszőnyegnél

• Javasoljuk, hogy a padlófűtést kb. öt nappal a padló utolsó rétegének (burkolat) lerakása után helyezze üzembe.

c) Szabályozás

A gazdaságos működés és a biztonság érdekében mindenképp be kell építeni egy duplaszenzoros  termosztátot!
